背景画像

最近のゲームではメニュー画面やオプション画面などの静的なUIが前面に来る画面では、背景画像にスクロールするパターン画像を使ってユーザの飽きが来ないように工夫されています。

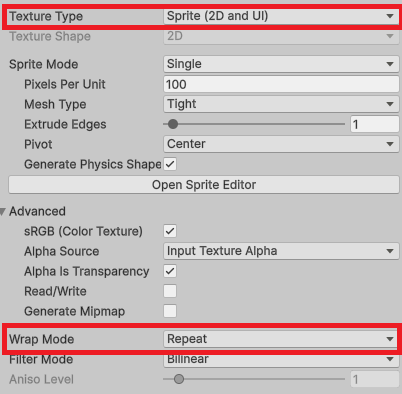

背景のUIにパターン画像を表示されるのは非常に簡単で、最初にパターン表示される画像に対してTexture Type を Sprite（2D and UI）にWrap Mode を Repeat に設定します。

次にパターン画像を表示するPanelに対してImageコンポーネントのSource Image に、先ほど準備したSpriteを指定し、Image Type を Tiled に設定すれば

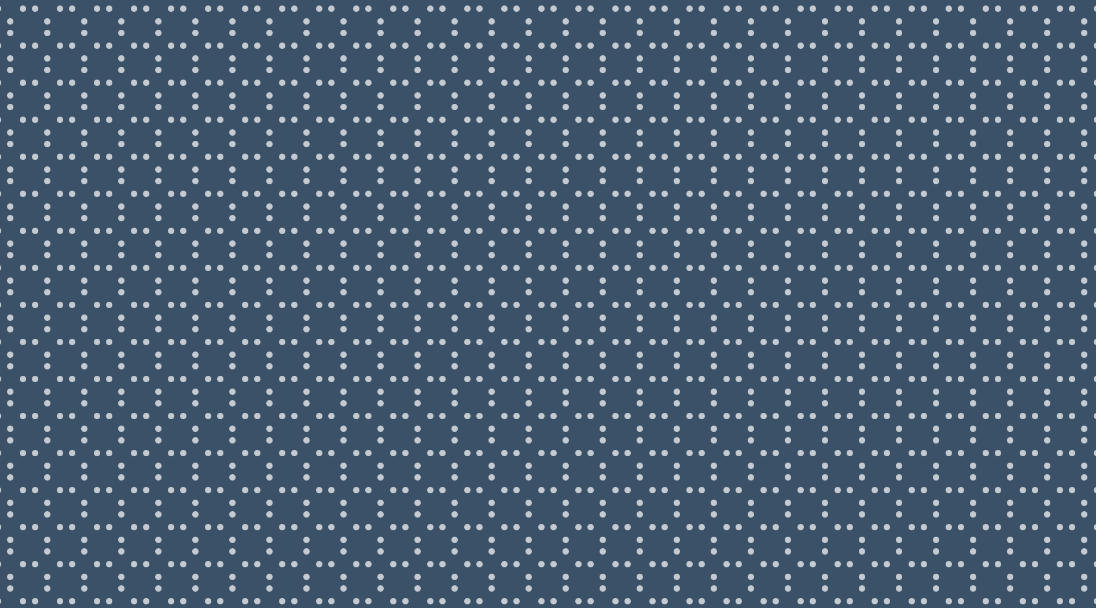

画面全体にパターン画像が繰り返し表示されるようになります。

ちなみに、この際、Pixels Per Unit Multiplier で繰り返しの表示サイズを調整することが出来ます。

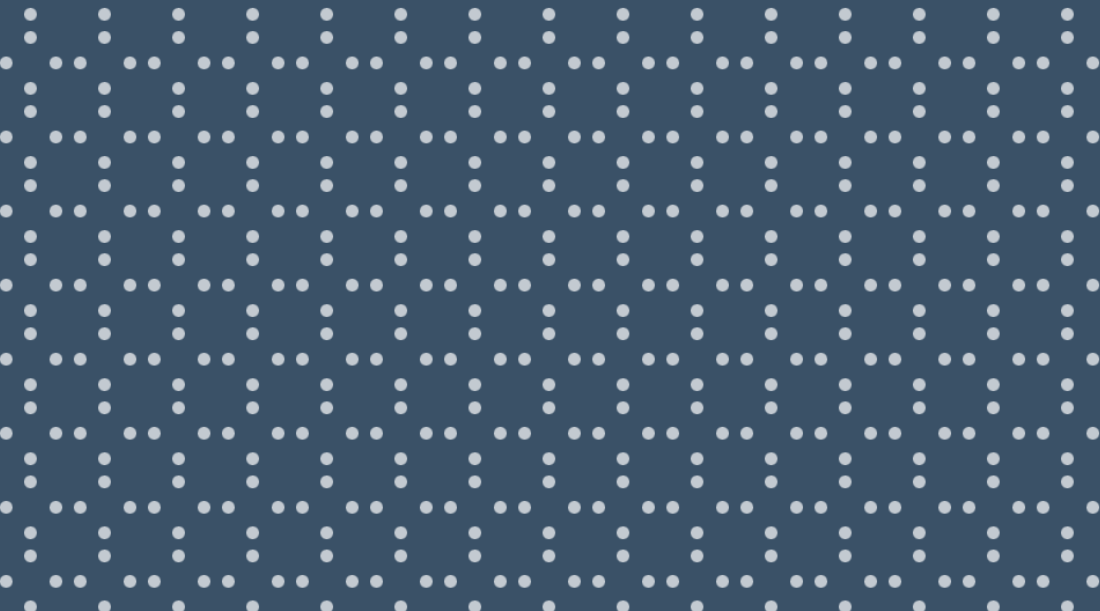

Pixels Per Unit Multiplierを小さくした場合は・・・

繰り返しパターンが大きく表示され、逆に大きくした場合は

小さく表示されます。

画像のスクロール

画像スクロールを行うためにはImageコンポーネントからmaterialを取得し、そのプロパティ「mainTextureOffset」を変更することになります
mainTextureOffsetでは画像の表示開始位置をVector2で定義しているので、水平方向に動かす場合はX成分を、垂直方向に動かす場合はY成分を変更します。

docs.unity3d.com上のリンクでは画像のスクロール処理例としてmainTextureOffsetをUpdate関数内で変更していますが、それでは芸がないのでLitMotionを使った例を紹介します。

public float ScrollSpeed_Y = 1.0f;
private Image Panel_image;
private Material Panel_material;

private readonly CompositeMotionHandle Handles = new CompositeMotionHandle();

/// <summary>
/// 初期処理
/// </summary>
void Start()
{
  Panel_image = PanelObj.GetComponent<Image>();

  // 他に影響を与えないためにマテリアルを複製
  Panel_material = new Material(Panel_image.material);
  Panel_image.material = Panel_material;
}

void Update()
{
  // Sキー押下でスクロール開始
  if (Input.GetKeyUp(KeyCode.S))
  {
    Req_UIPanel_Scroll();
  }

  // Dキー押下でスクロール停止
  if (Input.GetKeyUp(KeyCode.D))
  {
    Handles.Cancel();
  }
}

public void Req_UIPanel_Scroll()
{
  LMotion.Create(0.0f, 1.0f, 1.0f)
    .WithLoops(-1, LoopType.Incremental)
    .WithEase(Ease.Linear)
    .Bind(value =>
    {
        Vector2 offset = new Vector2(value * ScrollSpeed_X, value * ScrollSpeed_Y);

        // 更新したオフセットをマテリアルに適用
        Panel_image.material.mainTextureOffset = offset;
    })
    .AddTo(Handles);    // Handleに紐づける
}
